概述
       螺旋式砂水分離器適用于污水處理廠的沉砂池，是污水處理中用于砂水混合液的設備。

工作原理
       砂水分離器設備一般螺旋傾角為25~30°之間，砂水混合液從進水管進入本設備，混合液通過分離機上部的聚集箱，在水流的作用下，使混合液的砂粒與有機物進行分離，砂水進入集砂槽中，比重較大的顆粒（如砂粒）由于自重而下降，沉積于螺旋槽底部，在螺旋葉片的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水分逐漸在螺旋槽葉片的空隙中流回水箱，砂粒液逐漸干化到出料口處，依靠自重落入其他輸送裝置中，上清液則不斷從排水堰溢流出去，有機物在水流漩渦的作用下，也跟著上清液從溢流槽流出，回流至污水井中，從而達到砂水分離的作用。

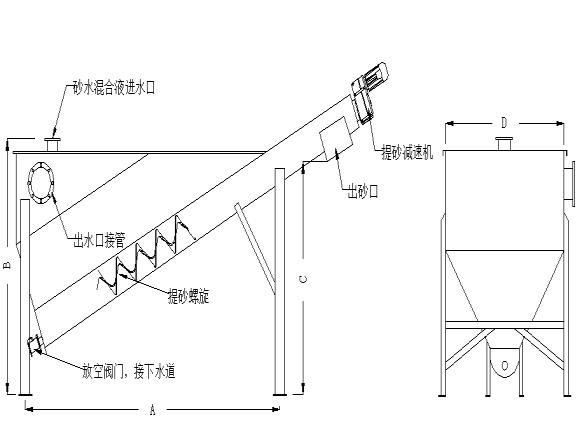

外形示意圖

技術性能、特點
       分離效率可達96~98%，可分離出粒徑≥0.2mm的顆粒；采用無軸螺旋輸送機，無底部軸承，無易耗品，結構設計合理，無堵塞，維護費用低。

基本參數

型號 參數	GSF-260	GSF-320	GSF-360
處理量L/S	5-12	5-20	5-27
A	2700	2800	2900
B	1700	1800	2200
C	1600	1750	2150
D	1700	1800	2150
功率	0.37
